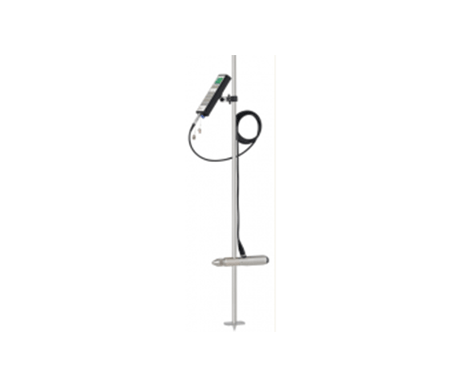

OTT ADC 便携式超声波多普勒流量计

相关内容

技术特点

集成压力单元可直接测量水深及底床形状、浅水中也可使用
自动测流向导软件可以很方便进行野外使用
全中文操作
低流阻的有效探头
全方面测量探头正前方的流速
小巧轻便的手持终端，并带有键盘接口和图形显示界面
可显示实时数据及流速分布曲线
自带质控功能以便实现准确测量
4MB 内存
中文数据后处理软件，用于数据回顾和处理
内置多种标准流速测量方法及流量计算方法
自动根据国际标准计算流量
不同的数据导出接口
可充电电池组，连续使用超过20小时

测量原理

流速测量
OTT ADC便携式超声波流量计采用两束超声波声速进行测流。传感器发出一组包含30个脉冲的超声波，接触到水体中的悬浮颗粒（如：悬浮物质、浮游生物或气泡）后被反射回来。DSP系统接收到的回波波形随颗粒的大小和形状的不同而不同。

测量阶段中，DSP处理器会检测回波信号的偏差，通过回波波形与原始波形的相位差来计算颗粒物的运动速度，将颗粒物运动速度平均处理后即为水流的流速。
传感器测量探头前方10 cm处的流速值。

水深测量
OTT ADC内置压力传感器，用于测量水底位置及提示正确的测流深度。测量水深范围为0-5m。

流量计算
测量测到的流速值以标准方法计算为垂线平均流速。仪器利用该平均流速及测量得到的垂线深度并分别计算垂线间流量，后累加为断面流量。

平均流速的计算方式和流量的计算方式均遵循相应标准（如ISO748）。

应用范围

天然河道
中小型明渠
各种适合手持涉水测流及桥上测流的场合
使用传统机械式点流速仪的场合
